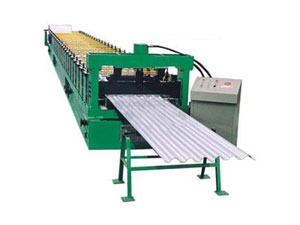

Máquina Perfiladeira de Chapa Metálica Ondulada

Introdução:
A máquina perfiladeira de chapa metálica ondulada 840 apresenta um design específico, porque pode dobrar uma lamina metálica ondulada e 840 tipos de padrões de laminas planas. O sistema de sincronização da rotação das caixas de engrenagens é efectuado através de motores hidráulicos.

Aplicação:
A máquina perfiladeira de chapa metálica ondulada 840 é amplamente utilizada em muitas aplicações tais como fábricas em estilo moderno, edificios turisticos pitorescos, hotéis, centros de exposições, moradias, construção civil entre outros.

Máquina Perfiladeira de Chapa Metálica Ondulada

Especificações Técnicas Principais:
1. Dimensões Gerais (mm): 7400× 1300 × 1400.
2. Peso total: cerca de 18000KG
3. Sistema de controlo: PLC
4. Potência: 3KW
5. Velocidade de trabalho: 12000mm/min

Outros Modelos de Máquinas:

Changsheng 750 (Telha Esmaltada)
1. Potência do Motor Principal: 5.5kw
2. Potência da Central Hidráulica: 4 KW
3..Dente de Roda : P-25.4
4. Estação de Perfilagem: 13
5. Material dos Rolos de Perfilagem: 45# aço endurecido por processo de cormagem
6. Comprimento da Linha de Produção:10m
7. Dimensões da Instalação Aproximadas (L*W*H): 7.5m*1.5m*0.8m
8. Tipo de Bomba de Óleo (Central Hidráulica) : CB-E 310
9. Diametro do Eixo Príncipal:70mm
10. Acabamento do Material dos Rolos de Perfilagem: Cr12 Têmperado
11. Espessura: 0.3-1 mm
12. Peso Total:  About 4.2T
13. Velocidade de Produção: 8m/min
14. Tolerância no Comprimento: ±1.5mm
15. Largura da Cobertura: 750mm
16. Largura da Bobina:1000mm
17. Altura da Secção da Onda : 35mm
18. Comprimento da Onda: 125mm
19. Cada conjunto deste equipamento inclui: máquina de perfilagem, central hidráulica, computador, máquina de corte hidráulica, contador, sistema de controlo computadorizado, suporte de apoio ao sistema de alimentação.
Changsheng 760 (Telha Esmaltada)
1. Diâmetro do Eixo Príncipal:70mm
2. Velocidade e Perfilagem: 8m/min
3. Potência do Motor: 7.5KW
4. Potência da Central Hidráulica:4KW
5. Dente de Roda : P-25.4
6. Material de Rolos: 45# aço endurecido por processo de cormagem
7. Comprimento da Linha de Produção: 10m
8. Peso Total: 4.5T
9. Tipo de Bomba de Óleo (Central Hidráulica)  : CB-E-310
10. Material da Lâmina : Cr12
11. Espessura: 0.3-1mm
12. Tensão de Cedência:32Mpa
13. Sistema de Controlo Eléctrico: sistema de controlo automatico computadorizado
14. Espessura do aço:<1mm
15. Dimensões Gerais da Instalação Aproximada (L*W*H):8.5m*1.8*1.4m
16. Cada conjunto deste equipamento inclui: máquina de perfilagem, central hidráulica, computador, máquina de corte hidráulica, contador, sistema de controlo computadorizado, suporte de apoio ao sistema de alimentação.
Changsheng 808 (Telha Esmaltada)
1. Potência do Motor Príncipal:  3kw
2. Potência da Central Hidráulica : 3 KW
3. Dente da Roda: P-25.4
4. Central de Perfilagem : 12
5. Material de Rolos:  45# aço endurecido por processo de cormagem
6. Comprimento da Linha de Produção:10m
7. Dimensões Gerais da Instalação Aproximada L*W*H):    8m*1.5m*1.4m
8. Tipo de Bomba de Óleo (Central Hidráulica) : CB-E 310
9. Diâmetro dos Rolos Principais:70mm
10. Acabamento do Material dos Rolos de Perfilagem: Cr12 Têmperado
11. Espessura : 0.3-1 mm
12. Peso Total:  About 5.6T
13. Velocidade de Perfilagem: 3-6m/min
14. Tolerância no Comprimento : ±1.5mm
15. Largura da Cobertura : 808mm
16. Largura da Bobina :1000mm
17. Altura da Secção da Onda: 31mm
18. Comprimento da Onda: 201.75mm
Changsheng 836(glazed tiles)
1. Potência do Motor Príncipal: 3kw
2. Potência da Central Hidráulica: 3 KW
3. Dente da Roda: P-25.4
4. Central de Perfilagem: 9
5. Material de Perfilagem: 45# aço endurecido por processo de cormagem
6. Comprimento da linha de Produção:10m
7. Dimensões Gerais da Instalação Aproximada (L*W*H): 6.5m*1.5m*1.4m
8. Tipo de Bomba de Óleo (Central Hidráulica) : CB-E 310
9. Diâmetro dos Eixos Príncipais:70mm
10. Material dos Rolos de Perfilagem: Cr12 quenching
11. Espessura : 0.3-1 mm
12. Peso Total:  About 4.6T
13. Velocidade de Perfilagem: 3-6m/min
14. Tolerância no Comprimento : ±1.5mm
15. Largura da Cobertura : 1043.02mm
16. Largura da Bobina :1250mm
17. Altura da Secção da Onda : 28mm
18. Comprimento da Onda : 208.6mm
19. Cada conjunto deste equipamento inclui: máquina de perfilagem, central hidráulica, computador, máquina de corte hidráulica, contador, sistema de controlo computadorizado, suporte de apoio ao sistema de alimentação.

Yingkou Changsheng Steel Structure Project Co. Ltd é fabricante profissional e fornecedor de máquinas perfiladeiras de chapa metálica ondulada na China. Para além de máquinas perfiladeiras de chapa metálica ondulada, máquinas perfiladeiras de chapa ondulada, máquina perfiladeira de lajes de pisos intermédios, etc. também dispomos de equipamentos auxiliares, como calandras para dobrar chapa e tubo, etc; máquina de injecção de espuma de poliuretano de baixa e alta pressão; máquina perfiladeira k-span, máquina perfiladeira de painéis para vãos com cobertura curva, máquina perfiladeira para cobertura em aço autoportante. Com boa qualidade e preço acessível, os produtos produzidos pela nossa empresa tem sido exportados para a Alemanha, Holanda, Índia, Indonésia, Nova Zelândia, Síria, Emirados Árabes Unidos, Rússia, Kuwait, África do Sul e Bangladesh. Se está interessado em algum dos nossos produtos, entre em contato connosco para mais detalhes.
